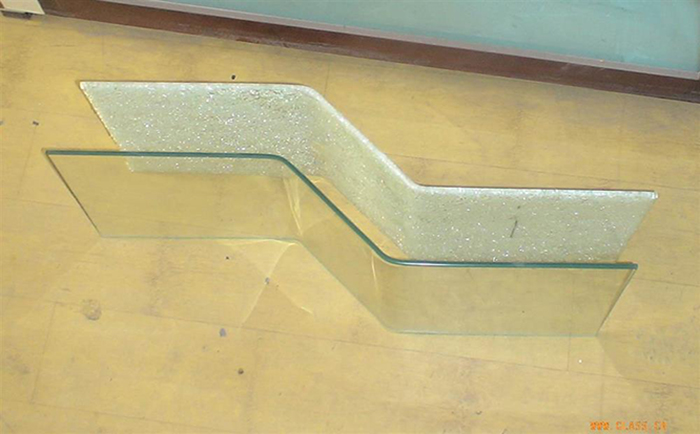

有的朋友就会不知道异形玻璃钢化时的注意事项，在钢化设备的生产过程中，常规玻璃钢化时的参数一般由专业技术人员在生产现场调试设定，并储存在计算机中，等到钢化类似批次的玻璃时，操作人员可以直接调用程序参数实现正常生产。专业技术人员特别提醒操作者当遇到异形玻璃需要钢化时，钢化玻璃的参数设定要注意以下几点：

1、 对于带孔和槽的玻璃：在进行钢化时比同规格玻璃加热时间要增加2.5%～5%。

2、 对于带尖角的玻璃：小于30°角的玻璃在加热炉的加热时间比普通玻璃减少2.5%～5%，在玻璃上片时，尖端要靠后，并放置废品玻璃，以防止角部吸热太快而造成弯曲。

3、 对于压花玻璃：玻璃摆放时，一般是不平面朝上，为避免加热时间过长造成波纹，不平面有时朝下放，加热时间要根据玻璃最厚的地方来决定，吹风压力亦然。

4、 对于吸热玻璃：加热时间一般比普通玻璃减少5%。

5、 对于镀膜玻璃、热反射玻璃：为?；つっ?，镀膜面要朝上，底部温度及加热时间比同种厚度的普通玻璃要增加2.5%～10%。

6、 对于釉面玻璃：进入钢化炉前一定要干燥，上、下温度一般设为700℃左右，如果玻璃出现弯曲，要适当的调节风压。加热平衡压力可以降低约50%，加热时间与釉面颜色也有一定的关系。

以上就是异形玻璃钢化时的注意事项，深圳市晶南光学科技有限公司是一家从事玻璃精加工的企业。生产车间有异形切割、精磨、CNC钻孔、热弯、钢化及丝印等工序。如有需要异形钢化玻璃的客户朋友可以联系我们，公司有着十四年的技术经验，可根据客户提供的样品或图纸要求进行加工制作，价格低，质量保证！我们24小时为客户朋友服务，服务热线电话：0769-82913191
