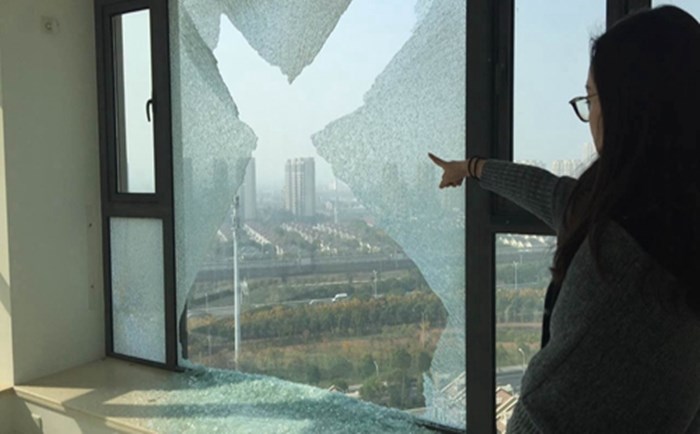

生活中少不了使用钢化玻璃，总有一种产品是钢化玻璃材质的，有时候在也会听到新闻说钢化玻璃发生自爆，钢化玻璃是有一定的自爆率，但是几率只有千分之三，一般钢化玻璃在出厂时都会经过检测，市面上很少会有发生自爆的。玻璃因其独特的化学和物理特性，玻璃产生自爆也是难以完全避免。那究其具体原因是什么呢？

?

钢化玻璃自爆的原因很多，简单地归纳以下几种：

一、玻璃质量缺点的影响

玻璃中有结石、杂质，气泡：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别是结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。结石存在于玻璃中，与玻璃体有着不同的膨胀系数。玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。伴随结石而存在的裂纹扩展较易发生。

?

二、玻璃中含有硫化镍结晶物

硫化镍夹杂物一般以结晶的小球体存在，直径在0.1—2㎜。外表呈金属状，这些杂夹物是Ni3S2，Ni7S6和Ni—XS，其中X=0—0。07。只有Ni1—XS相是造成钢化玻璃自发炸碎的主要原因。如果这些杂物在钢化玻璃受张应力的内部，则体积膨胀会引起自发炸裂。

?

三、钢化玻璃中应力分布不均匀、偏移

玻璃在加热或冷却时沿玻璃厚度方向产生的温度梯度不均匀、不对称。使钢化制品有爆开的趋向，有的在激冷时就产生“风爆”。如果张应力区偏移到制品的某一边或者偏移到表面则钢化玻璃形成爆开。

?

四、钢化程度的影响，实验证明，当钢化程度提高到1级/cm时爆开数达20%~25%。由此可见应力越大钢化程度越高，爆开量也越大。
